織物的外觀保持性是指人們對織物表面形態的某些評價，是織物在穿著、洗滌、儲存過程中能夠保持外觀，不發生使人不悅的形態變化的性能。它包含抗皺性、懸垂性、免燙性、褶裥保持性、起毛起球性、勾絲性、剛柔性和色牢度等。

針織物的外觀保持性除具有上述性能外，還有特殊的脫散性、卷邊性和歪斜性等。

織物在穿用和洗滌過程中，會受到反復揉搓而發生塑性彎曲變形，形成折皺，稱為織物的折皺性。織物的抗皺性是指除去引起織物折皺的外力后，由于彈性使織物回復到原來狀態的性能。因此，也常稱織物的抗皺性為折皺回復性。由折皺性大的織物做成的服裝，穿用過程中易起皺，使服裝的款式和尺寸因折皺而失去其美觀性與和體性，同時折皺處易磨損，造成服裝的使用性能下降。

一、測試方法

（一）垂直法試樣為凸形。如圖1所示。試驗時，試樣沿折疊線1處垂直對折，平放于試驗臺的夾板內，再上玻璃承壓板。然后，在玻璃承壓板上加上一定壓重，經一定時間后釋去壓重，取下承壓板，將試驗臺直立，由儀器上的量角器讀出試樣兩個對折面之間張開的角度，此角度稱為折痕回復角。通常將在較短時回（如15s）后的回復角稱為急彈性折痕回復角，將經較長時間（如5min）后的回復角稱為緩彈性折痕回復角。

圖一，折疊線

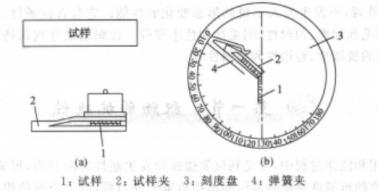

（二）水平法試樣為條形，試驗時，試樣1水平對折夾于試樣夾2內，加上一定壓重，定時后，釋壓，如圖2（a）的所示。然后，如圖2（b）所示，將夾有試樣的試樣夾插入儀器刻度盤3上的彈簧夾4內，并讓試樣一端伸出試樣夾外，成為懸掛的自由端。為了消除重力的影響，在試樣回復過程中必須不斷轉動刻度盤，使試樣懸掛的自由端與儀器的中心垂直基線保持重合。經一定時間后，由刻度盤讀出急彈性折痕回復角和緩彈性折痕回復角。通常以織物正墳兩面經、緯兩向的折痕回復角作為指標。另外，還可用折痕回復率來表示，它是織物的折痕回復角占180。的百分率，計算式如下：

式中：R——折痕回復率（%）；a——折痕回復角（。）。

目前的測定方法只是反映了織物單一方向、單一形態的折痕回復性。這與實際使用過程中織物的多方向、復雜形態的折皺情況有差距。國外已研制出使試樣產生與實際穿著相近的折痕的試驗儀器。試驗時，試樣經儀器處理產生折痕，然后釋放作用力，放置一定時間后，用目測方法比對標準樣照進行折痕狀態評級判定，使試驗結果更接近實際穿著。

圖二

二、影響織物抗皺性的主要因素

（一）纖維性能

l.纖維幾何形態

纖維幾何形態影響纖維的彎曲性質，從而影響織物抗皺性。纖維幾何形態中以線密度的影響最大，纖維的線密度越大織物的折痕回復性越好。纖維長度越長織物的折痕回復性也越好。纖維的截面形態會直接影響到外力釋去后纖維、紗線間的切向滑動阻力大小，所以，它與織物折痕回復性也有一定關系。異型化纖織物的折痕回復性一般不及圓型化纖織物，但差異不大。同樣道理，纖維的縱向形態也會影響織物折痕回復性，縱向光滑的化纖織物的折痕回復性，要比縱向粗糙的化纖織物的折痕回復性好些。

2.纖維彈性

纖維彈性是影響織物折痕回復性的主要因素，纖維彈性回復率特別大，其織物的折痕回復性也大。如滌綸纖維的彈性回復率較高，其織物的折痕回復性也較好。羊毛纖維彈性回復率較大，而且緩彈性變形比例較小，所以羊毛織物具有良好的折痕回復性，毛織物起皺后，能在較短時間內回復。

羊毛纖維

3.纖維表面摩擦性質

纖維表面摩擦系數適中時，織物折痕回復性較好。

（二）紗線結構

紗線捻度低時，紗線中纖維松散，在外力作用下，纖維間易發生滑移，這種滑移大多不能回復；捻度高時，紗線中纖維間束縛得很緊，外力作用使纖維間發生滑移后，纖維間做相對移動回復的能力較低，使織物表面形成的折痕很難消除。所以紗線捻度適中時，織物的折痕回復性較好。

（三）織物幾何結構

織物組織對折痕回復性的影響很大，交織點多的織物，外力去除后，織物中紗線不易做相對移動而回復到原來狀態，故織物的折痕回復性較差，所以緞紋組的折痕回復性較好、斜紋組織居中、平紋組織較差。針織物中，凡線圈長度長的，紗線間切向滑動阻力小，織物在外力作用下容易產生較大的折皺變形而留下皺痕。隨著經、緯密的增加，織物中紗線間的切向滑動阻力增大，外力去除后，紗線不易做相對移動，織物折痕回復性下降。織物厚度較厚的折痕回復性較好。

（四）后整理

坯布織物的折痕回復性是成品折痕回復性的基礎，而坯布織物的后整理對織物折痕回復性的影響尤其大。如對棉、粘織物采用樹脂整理會人人改善成品織物的折痕回復性。

冰絲爽滑整理我們推薦：冰絲爽滑硅油FREETEX-8205，直達鏈接>> http://m.gnstore.cn/product/86-cn.html

賽尼科的冰絲爽滑硅油賦予各類纖維優異的親水、爽滑手感，觸感細膩、挺滑，對奧代棉、人棉、天絲、PLA及其混紡纖維針織物整理效果突出、尤其適合打雞羅馬、大小衛衣等厚重面料，產品親水性好、性能穩定。

掃碼關注賽尼科 獲取更多印染紡織資訊
